產品概述

? 智能手操器是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能好，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為:D型操，Q型操。
? D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。
? Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。

通用指標

? D型操：電動手操器（輸出正轉、反轉信號）
? Q型操：氣動手操器（輸出電流信號）
? 測量精度：±0.5%FS+1d   ±0.2%FS+1d
? 環境溫度：0~55℃
? 相對濕度：10~90%RH
? 顯示范圍：-1999~9999
? 控制方式：手動/自動狀態輸出，自動狀態為斷，手動狀態為通
? 閥位輸入：0～5VDC、1～5VDC、0～10mA、4～20mA
? 輸入阻抗：電流信號：≤50Ω；電壓信號：≤500KΩ

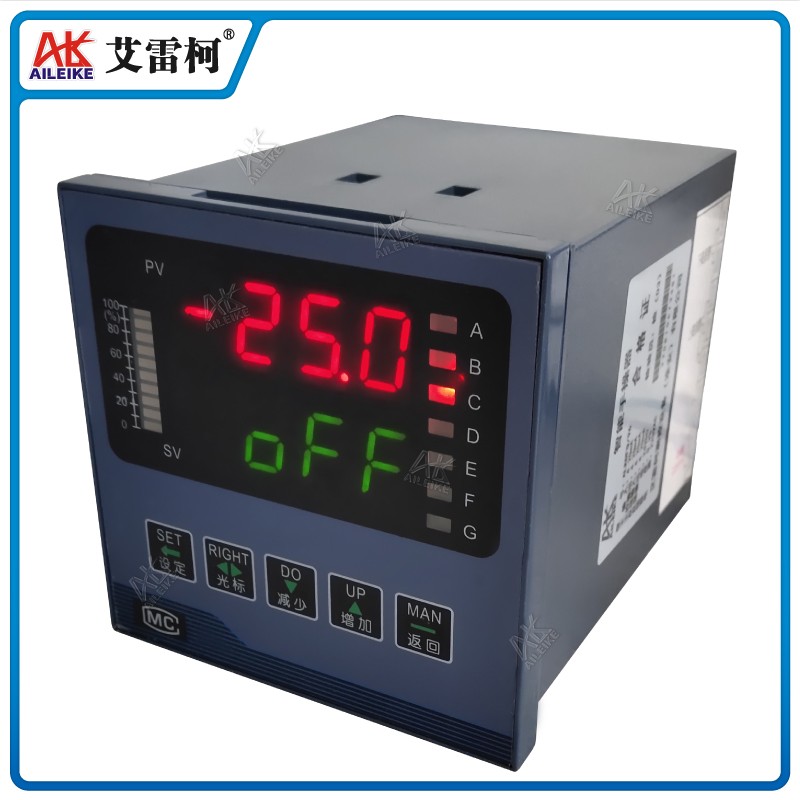

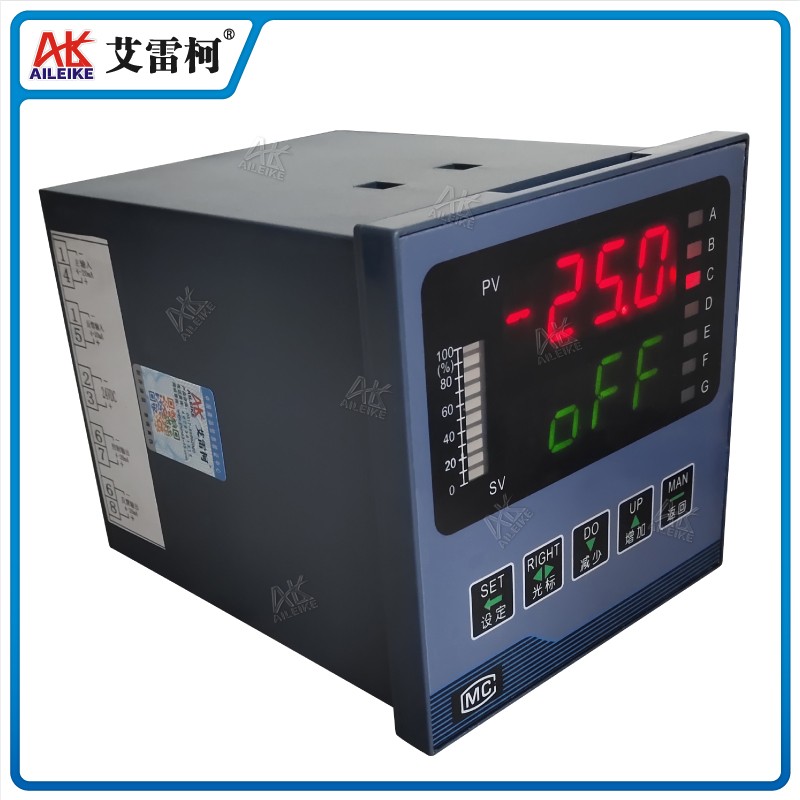

? 顯      示：雙排4位LED顯示，給定值(SV)和反饋值(PV)
? 外形尺寸：96×96×130mm（寬×高×深）
? 開孔尺寸：92×92mm
? 電      源：默認220V、50HZ、≤6W或24VDC
? 輸出準確度：閥位反饋輸出±0.5%FS  控制量輸出±0.5%FS
? 輸出負載阻抗： 電流信號：0～10mA≥1.5KΩ；4～20mA≥250Ω
? 電壓信號：0～5V  1～5V   輸出阻抗≤1Ω
? 斷電器接點容量：AC220V，3A（阻性負載）
? 閥位反饋值變送輸出： 0～5V、1～5V、0～10mA、4～20mA
? 儀表斷電后設置的參數保持時間：≥20年

主要功能

? 輸入信號可以任意指定選擇。
? 開機自動或開機先手動(可預置手動輸出值)。
? 手自動狀態輸出。
? 閥位反饋跟蹤輸出。
? EM1-過程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返 回自動狀態。
? EM2-過程手動功能，初始值可預置。
? 閥位反饋錯誤指示，閥位反饋斷線可自動進手動。
? 跟蹤誤差錯誤指示。
? 主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。
? 儀表內置兩路40A雙向可控硅，直接控制執行機構的電機正反轉。
? 本儀表還可以附加一路位式控制儀表手操器信號輸入以標定校準，位式儀表以E菜單標準。

質保服務

? 本產品享有三年維修、維護的服務
