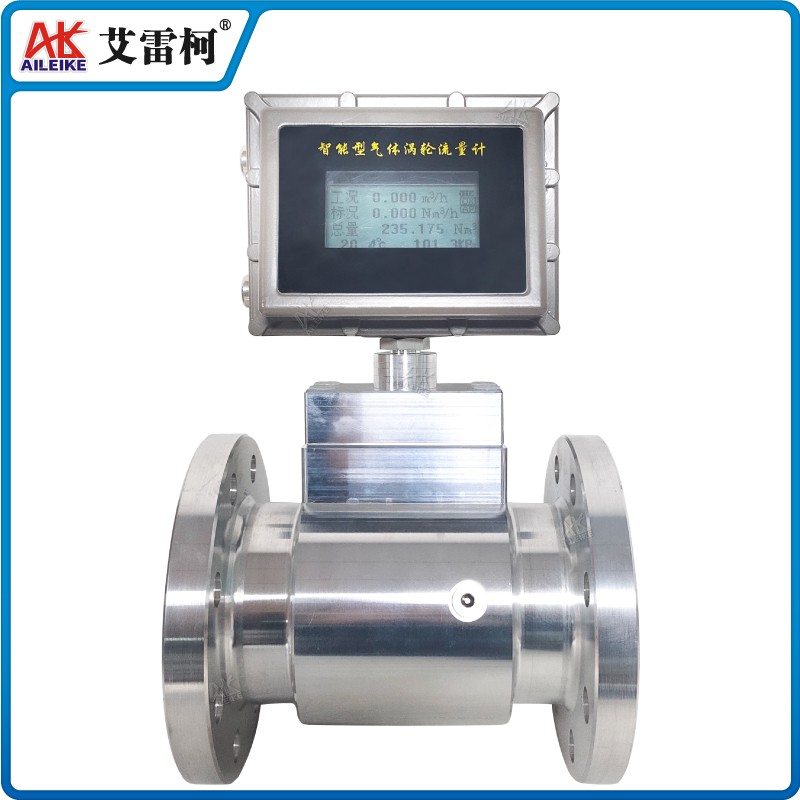

氣體渦輪流量計YK-LWQ-D/80/W/S/L/N/N/N/D

產品型號：LWQ系列

產品描述

產品概述

? LWQ系列氣體渦輪流量計是我公司在吸收國內外制造流量?jī)x表的理念，并結合實際使用加以優化設計而成的新一代高精度、高可靠性氣體渦輪流量計。該系列流量計將流量、溫度、壓力檢測功能于一體，并能進行溫度壓力、壓縮因子自動補償，是石油、化工、電力、冶金、航空、科研、工業鍋爐等行業的氣體計量和城市天然氣，燃?xì)庹{(diào)壓站及燃?xì)赓Q(mào)易計量的理想儀表。
? LWQ系列氣體渦輪流量計具有低壓和高壓計量性能，適宜測量大流量氣體，尤其是天然氣等氣體的量。根據用戶的不同需求，我公司可提供不同精度等級、不同性能的渦輪流量計。

工作原理

? 當流體通過流量計時,在前導流體(一體化整流器)的作用下整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服流體阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡后，轉速穩定，渦輪旋轉角速度與流體體積流量成線關系。通過同軸旋轉的信LWQ型氣體渦輪流量計號盤上的磁體周期性地改變傳感器磁阻,從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號。該信號經放大、濾波、整形后和壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，分別顯示于液晶屏上。

執行標準

? 本公司渦輪流量計執行標準為:GB/T18940-2003《封閉管道中氣體流量的測量渦輪流量計》

產品特點

1.精度高、重復性好；壓力損失小，量程比寬，可達1:20(或更寬)。

2.采用一體化整流器，前后直管段要求低。

3.采用平衡式設計，配用軸承，摩擦阻力小，啟動流量低，密封性好，整機使用壽命長。

4.鋁合金渦輪，具有更高的強度、較小的啟動慣量和耐腐蝕作用。

5.內置壓力、溫度傳感器，結構緊湊、外形美觀，計量室與通氣室隔絕，保證了儀表運行。

6.可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀況下的氣體累積流量，可實時查詢溫度和壓力。

7選用高對比度液晶顯示屏，清晰直觀，讀數方便。

8.就地顯示流量值，并帶多種信號輸出功能。

9.儀表具有脈沖信號、模擬信號輸出，可通過RS485通信接口或采用GPRS系統直接實現計算機數據的集中采集和實時管理。
