產品概述

? PYTHN-100.A0.531.M550.F2B 隔膜壓力表可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。
? PYTHN-100.A0.531.M550.F2B 隔膜壓力表的整體結構設計合理、工藝jing致，具有良好的耐腐蝕性能，和抗震要求交高的工藝流程中測量各種流體介質的壓力。具有jiao高的測量精度和持久的穩定性。

通用指標

? 材       質：不銹鋼
? 相對濕度：不大于80%
? 使用環境：-25~55°C
? 精度等級：1.6級
? 安裝形式：徑向
? 表盤直徑：φ100mm
? 重       量：約1.8kg

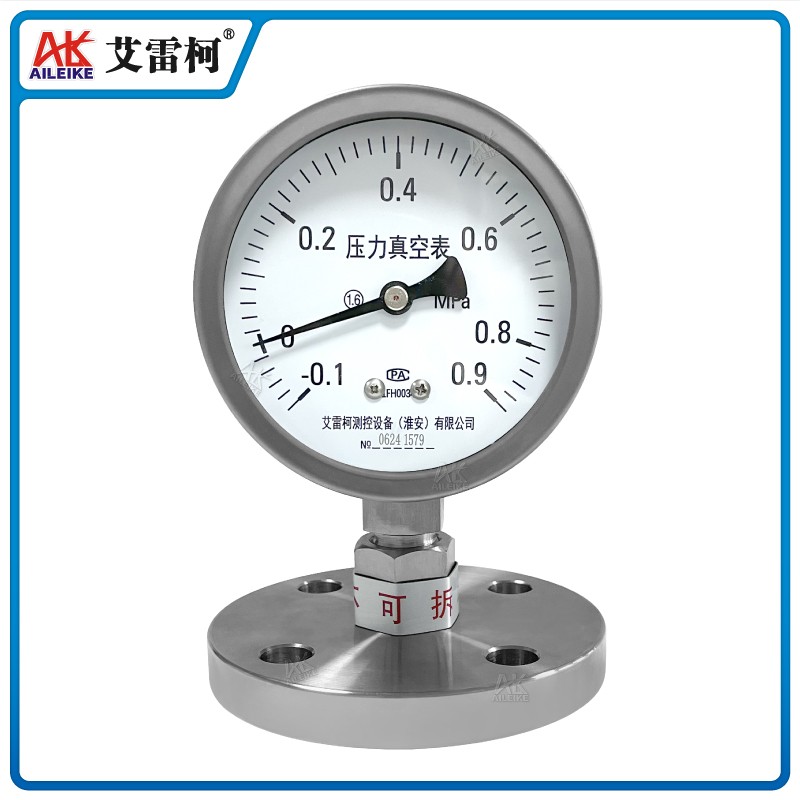

? 測量范圍：-0.1~0.9MPa(量程范圍內可選)
? 螺紋規格：螺紋連接(默認M20×1.5，其他規格可定制)

結構原理

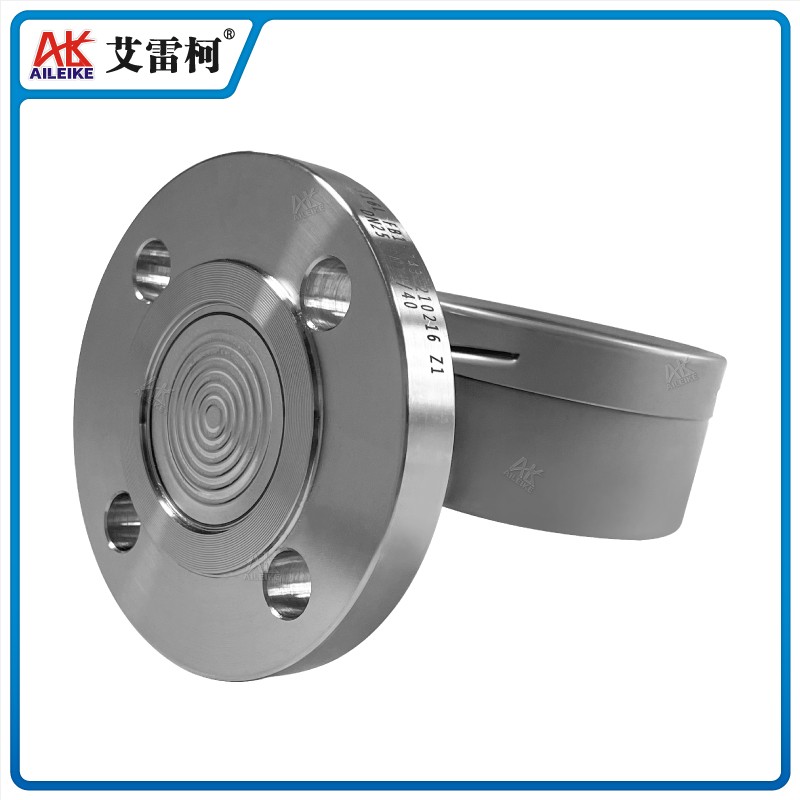

隔膜壓力表?由隔膜隔離器與通用型壓力表組成一個系統的壓力表。其工作原理是通過配套設備將彈簧管抽成真空，并充入隔離液，用膜片將其密封。當被測介質的壓力作用于隔膜時，隔膜產生變形，壓縮系統內部的填充工作液，形成與被測壓力相當?shù)膲毫Σ睢＿@個壓力差通過工作液的傳導，使壓力儀表中的彈性元件（如彈簧管）產生相應的彈性形變和位移，最終通過壓力儀表顯示出被測壓力值?。

質保服務

? 本產品享有一年維修、維護的服務
