產品概述

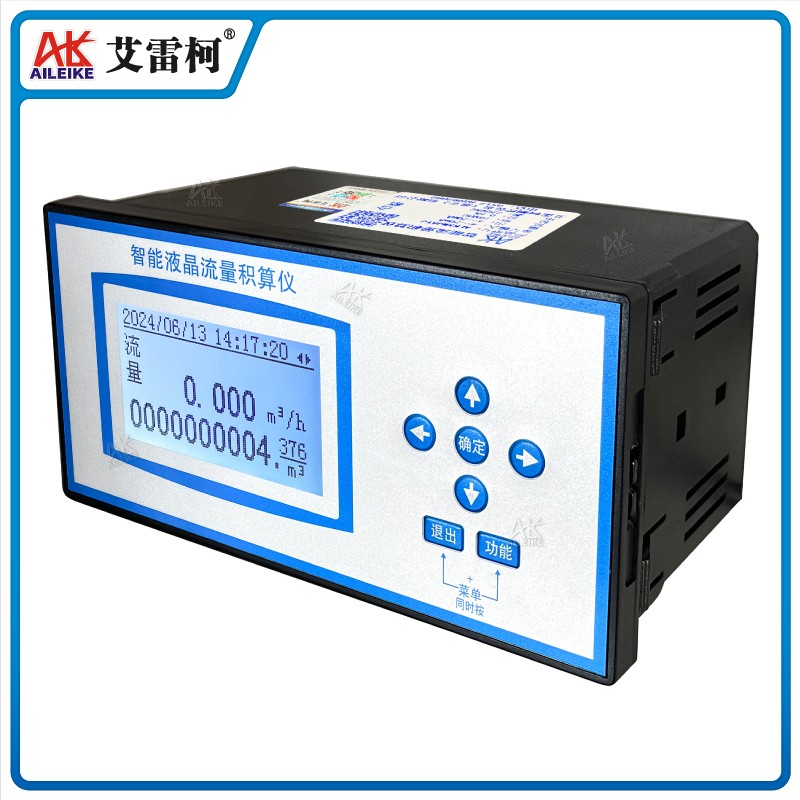

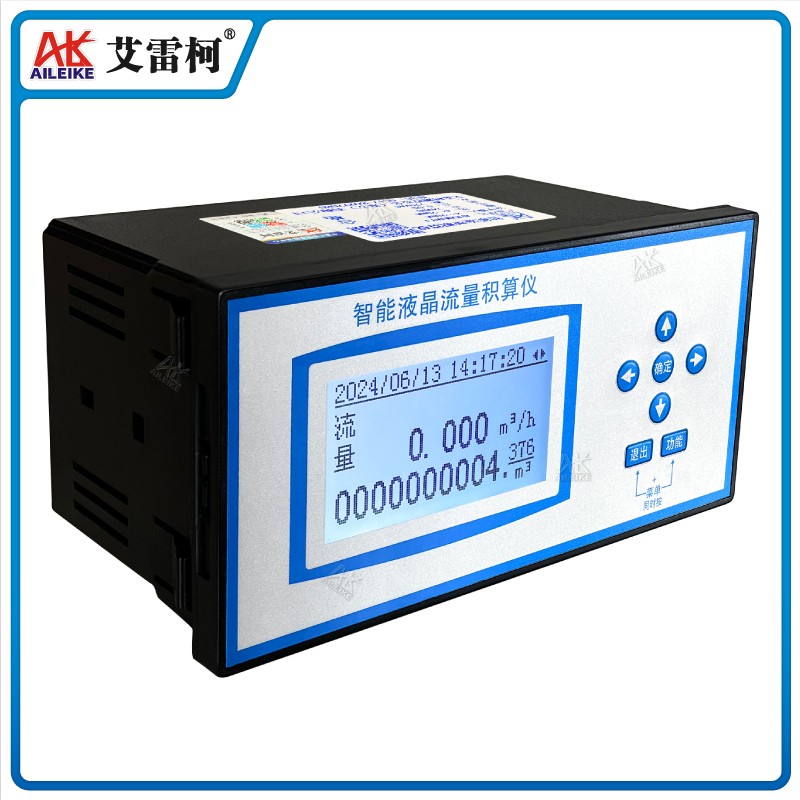

? ALKXMJAYJ 液晶流量積算儀是以ARM微處理器為基礎與各種流量變送器、傳感器配合，針對不同流體介質通過多種流量數學模型精確地進行流量測量計算的儀表。
? ALKXMJAYJ 液晶流量積算儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊打印等處理，構成數字采集系統及控制監控系統，廣泛應用于石化、化工、冶金、電力、輕工、醫藥及城市燃?xì)獾刃袠I(yè)的貿易結算和工廠計量管理網絡。

通用指標

? 顯示精度：±0.2%F.S
? 測量精度：±0.2%F.S
? 屏幕顯示：128*64點陣單色液晶顯示器(LCD)
? 處 理 器：采用高性能的ARM Cortex-M3 32位的 RISC內核
? 流量通道：模擬量信號:4-20mA、0-10mA 等信號
? 頻率信號：Fr(范圍:0.0-5000.0HZ，低電平<1V，高電平>5V)
? 溫度通道：0-10mA、4-20mA、Pt100等信號
? 壓力通道：0-10mA、4-20mA等信號
? 配電輸出：提供1組(F12)12VDC及2組(Q24、P24)24VDC傳感器電源，輸出電流單路zui大30mA，其中流量電流24V配電Q24和壓力24V配電P24共地
? 變送輸出：支持1路標準電流變送輸出(來源可選)，負載能力 500Q (zui大)
? 繼電器輸出：zui大支持3路繼電器輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、
下限、下下限報警
? 通訊接口：提供RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議， 波特率(1200、 2400、4800、9600)
? 打印接口：RS232C直接連接微型打印機，波特率1200
? 外形尺寸：160×80×95mm(寬×高×深)
? 開孔尺寸：152×76mm
? 凈       重：約0.8kg

功能特點

? 適用流量計和流體介質范圍廣泛。
? 流量單位自動換算，差壓式流量計的流量系數自動運算。
? 蒸汽密度依據IAPWS-IF97公式計算，自動識別蒸汽的過熱、飽和狀態。
? 應急容錯功能：溫度、壓力信號異常時，使用應急參數值進行補償運算。
? 調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量計算中的中間參數如密度等。
? 審計記錄：停電記錄功能。
? 報警列表：支持記錄流量、溫度、壓力、差壓/頻率/體積/質量等瞬時量或累積量報警信息。
? 累積報表：支持累積流量班報表、日?qǐng)?bào)表、月報表、年報表。
? 通訊功能：標準Modbus RTU協議，支持 RS485 通訊接口。
? 變送功能：支持標準電流變送輸出，信號來源通道可選。
? 報表備份功能：支持各累積報表備份功能。
? 導入導出功能：支持儀表組態參數導入導出功能
? 定時打印功能：支持流量、溫度、壓力、累積等數據進行定時打印功能。

注意事項

? 儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對濕度符合技術條件。
? 應放在便于操作的工作臺上，并須保持水平，使用時不得受到震動。
? 不用時請蓋上布罩，以免塵埃進入儀器。

質保服務

? 本產品享有一年維修、維護的服務
